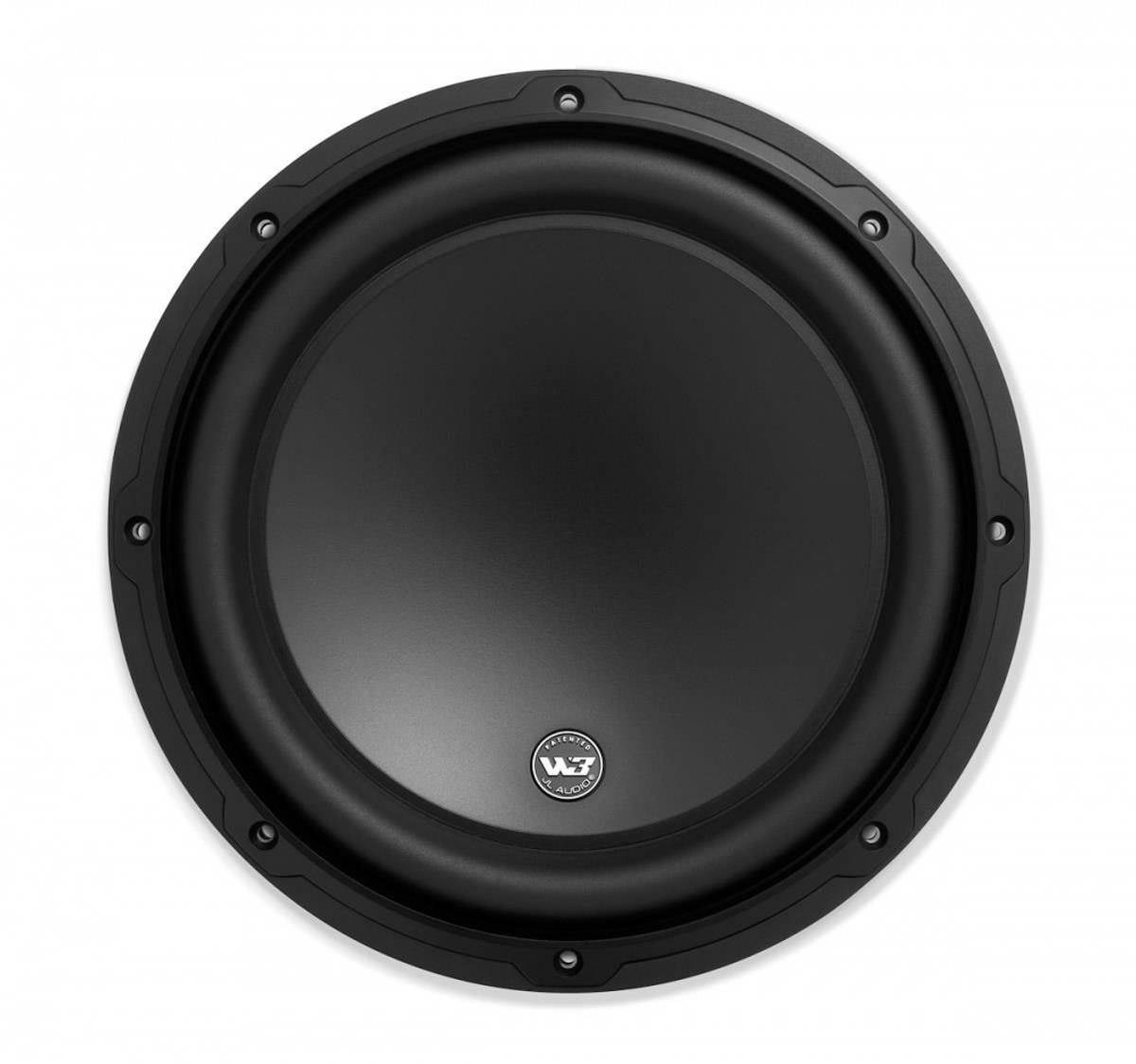

JL Audio 10W3v3-4 – 10-tommer subwoofer 500W (4ohm)

Dette kritikerroste basselementet har en enestående balanse mellom effekthåndtering, kasse behov og slaglengde til å levere kanonbra bass til mellom-kraftige systemer. Bassen innehar fler av JL Audio sine eksklusive proprietære monterings tekniker, som gir W3v3 bassen forbedret linearitet og styrke.

10W3v3-4 trives med forsterkere i fra 150 – 500watt og er optimalisert for å spille i en kompakt 17,7 liter tett kasse, eller i en noe større 35,4 liter portet kasse.

Generelle spesifikasjoner:

• Kontinuerlig effekt handtering (RMS): 500 W
• Anbefalt forsterkere effek (RMS): 150 – 500 W
• Normal impedans (Znom): 4ohm

Fysisk spesifikasjoner:

• Nominell diameter: 250mm
• Samlet diameter (A): 267mm
• Diameter monteringshull (B): 230mm
• Diameter bolthull sirkel (C): 246,5mm
• Ytre diameter motor (D): 133mm
• Monteringsdybde (E): 151mm
• Element fortrengning: 1,39 Liter
• Netto vekt: 5,56kg

Parameter:

• Free Air Resonance (Fs) 31,49 Hz
• Electrical “Q” (Qes) 0,523
• Mechanical “Q” (Qms) 7,017
• Total Speaker “Q” (Qts) 0,485
• Equivalent Compliance (Vas) 1,138 cu ft / 32,23 L
• One-Way Linear Excursion (Xmax)* 0,550 in / 14 mm
• Reference Efficiency (no) 0.19%
• Efficiency (1 W / 1 m)** 84,87 dB SPL
• Effective Piston Area (Sd) 53,475 sq in / 0.0345 sq m
• DC Resistance (Re) 3,567 ohm

* Xmax spesifikasjonene er utledet via enveis talespole overheng metoden uten korreksjonsfaktorer brukt.
** Effektivitet (1 W / 1 m) er ikke en nøyaktig indikator på en subwoofer utgang evne og bør ikke brukes som en sammenligning med andre subwoofere å avgjøre hvilken som er "høyere".


Spesifikasjoner lukket kasse:

• Tykkelse vegg:  19 mm
• Tykkelse front baffel: 19 mm
• Volum (netto  inv.): 17,7 L
• Ekstern bredde  (W): 454 mm
• Ekstern høyde (H): 279 mm
• Ekstern dybde (D): 229 mm
• F3: 46,9 Hz
• Fc:  52,9 Hz
• Qtc: 0,818

Spesifikasjoner kasse med port:

• Tykkelse vegg : 19 mm
• Tykkelse front baffel : 19 mm
• Volum (netto inv.): 31,9 L
• Ekstern bredde (W):  584 mm
• Ekstern høyde (H):  305 mm
• Ekstern dybde (D): 330 mm
• Intern slot port bredde (SW): 32 mm
• Intern slot port høyde (SH): 267 mm
• Intern slot port lengde (SL): 727 mm
• Port forlenging lengde (EL): 381 mm
• Tuning frekvens (Fb): 31,8 Hz
• F3: 31,7 Hz


Kasse notater
* Kasse målene ovenfor er oppgitt i yttermål som antar bruk av 19 mm tykt materiale. Hvis du bruker  16 mm tykt materiale må du trekke fra 6,5 mm fra hver dimensjon. Ikke bruk materiale mindre enn 16 mm i tykkelse, da dette svekker stivheten i kassen.

* Alle kasse volum ovenfor er netto intern volum! Element fortrengning, port fortrengning og avstivnings forskyvninger må legges til for å få det endelige brutto indre volum. På kasse målene nevnt ovenfor er dette allerede tatt hensyn til.

* Vi anbefaler bruk av denne høyttaleren i et bi-forsterket system ved hjelp av høykvalitets satellitthøyttalere og en høy kvalitet forsterker. Vi anbefaler ikke bruk av denne subwoofer sammen med passivt delefilter (spole), da denne type filter vil påvirke ytelsen negativt.
* Alle spesifikasjoner kan endres uten varsel.

Sikkerhetsmelding.
Det er helt avgjørende at den ferdige basskassen er godt festet til bilen med skikkelige stålbolter (0,5 i diameter) og store stålskiver på begge sider av boltene. Dette vil redusere sannsynligheten for person skade ved kollisjon eller brå nedbremsing.
